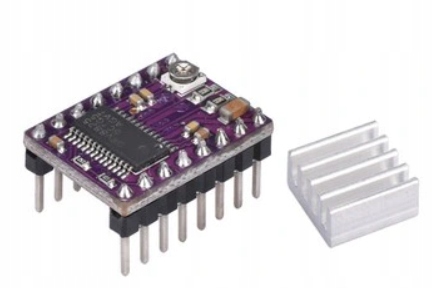

Léptetőmotor vezérlő DRV8825 StepStick

EAN: 05908233675215

Leírás Tápfeszültség: 8,2 V - 45 V Folyamatos áramerősség tekercsenként: 1,5 A Maximális pillanatnyi áramerősség tekercsenként: 2,2 A Logikai rész tápfeszültsége: 2,5 V - 5,25 V Felbontás: 1, 1/2, 1/4, 1/8, 1/16, és 1/32 lépés Lehetővé teszi a léptetőmotor vezérlését tekercsenként akár 1,5A maximális áramfelvétellel (akár 2,2A hűtéssel). Tápellátása 8,2V és 45V közötti feszültségtartományban történik. Használat előtt javasoljuk, hogy olvassa el a DRV8825 vezérlő dokumentációját. Ezen kívül: Hat üzemmódban működik: teljes lépés, féllépés, 1/4 lépés, 1/8 lépés, 1/16-lépés és 1/32-lépés Biztosítja a motor maximális áramerősségének szabályozását potenciométerrel, ami lehetővé teszi a motorok névlegesnél nagyobb tápfeszültségének használatát, így nagyobb lépéssebesség érhető el A motorok 8,2V és 45V közötti feszültséggel működtethetők Áramfelvétel max. 2,2A ( 1,5A külső hűtés nélkül) A beépített feszültségszabályozónak köszönhetően a felhasználónak nem kell a logikai rész további tápellátását biztosítania. A DRV8824 3,3V-os és 5V-os logikai alkatrészek feszültségével rendelkező chipekkel egyaránt működik. Túl magas áram, hőmérséklet és rövidzárlat elleni védelemmel, valamint túl alacsony tápfeszültség esetén indításgátló rendszerrel rendelkezik A hőleadó felület növelése érdekében a csempe négyrétegű technológiával készült, vastagabb réz fedéllel Nyitott tömegmező alulról, amely lehetővé teszi a hűtőelemek forrasztását A modul méretben és kimenetben kompatibilis az A4988 vezérlőn alapuló chippel Hűtőborda mellékelve
