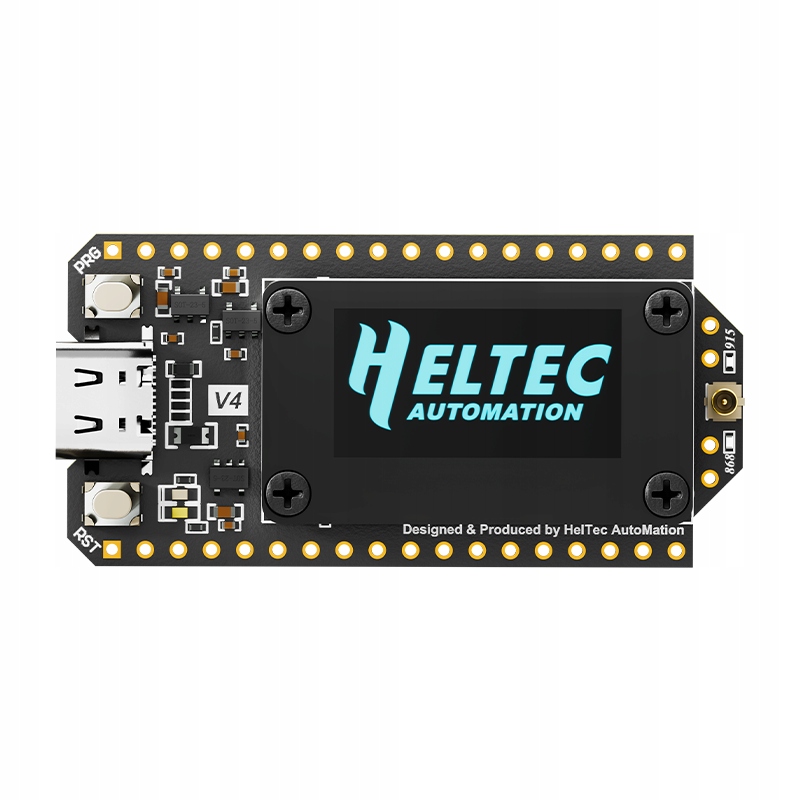

Heltec WiFi LoRa 32 V4 ESP32-S3 SX1262 LoRa Node EU868 fejlesztőlemez

EAN: 05908019295835

Heltec WiFi LoRa 32 V4 - ESP32-S3 SX1262 LoRa Node EU868 fejlesztőlemez Mi az a Heltec WiFi LoRa 32 V4 A WiFi LoRa 32 V4 a Heltec zászlóshajó chipjének negyedik generációja, amely ötvözi az ESP32-S3 mikrokontrollert a LoRa Semtech SX1262 rádiórendszerrel. Egyetlen lapka egyszerre támogatja a 2,4 GHz-es Wi-Fi-t, a Bluetooth 5 LE/Mesh-t és a LoRa SF7–SF12-t – így kész csomópont a Meshtastic , a LoRaWAN és a MeshCore hálózatokhoz. A népszerű V3 verzióhoz képest a lemez megtartja a kimeneti távolságot (drop-in replacement), de jelentős fejlesztéseket kap: 28 dBm adóteljesítmény high-power változatban (vs 21 dBm V3), 16 MB Flash memória 2 MB PSRAM-mal, dedikált 4,7 – 6 V-os fotovoltaikus bemenet, GNSS aljzat és beépített 2,4 FPC antenna Műszaki specifikáció Paraméter Érték Mikrokontroller Espressif ESP32-S3R2 (Xtensa LX7 dual-core,32-bit) LoRa chip Semtech SX1262 Flash memória 16 MB (külső) PSRAM 2 MB SRAM /ROM / RTC SRAM 512 KB / 384 KB / 16 KB LoRa sáv (high-power) 863 – 928 MHz LoRa sáv (low-power) 433 MHz,470–510 MHz, 863–928 MHz LoRa adó teljesítménye 28 ±1 dBm (HP) /21 ±1 dBm (LP) Vevő érzékenység -137 dBm @ SF12,BW 125 kHz Wi-Fi 802.11 b/g/n, max. 150 Mbps Bluetooth BLE,Bluetooth 5, Bluetooth Mesh Hardver 3× UART,2× I²C, 2× SPI, 7× ADC1 + 2× ADC2, 7× Touch USB-C csatlakozók,JST 1.25×2 (LiPo), JST 1.25×2 (solar), JST 1.25×8 (GNSS),IPEX 1.0 (LoRa), IPEX 1.0 (2.4 GHz) 0,96” OLED kijelző PC fedél alatt LiPo 1S akkumulátor,3,3–4,4 V (napelemes kezelés 4,7–6 V) Áramfelvétel (deep sleep) kevesebb, mint 20 μA Működési hőmérséklet -20 és +70 °C között Méretek 51,7 × 25,4 × 10,7 mm Aranyozott csapok bevonata (v3-ban ezüstözött) Mi változott a V3-hoz képest? Paraméterek V3 V4 MCU ESP32-S3FN8 ESP32-S3R2 Flash 8 MB integrált 16 MB külső PSRAM nincs 2 MB teljesítmény LoRa TX 21 ±1 dBm 28 ±1 dBm 2.4 GHz antenna FPC fém rugó + IPEX csatlakozó Napelemes bemenet nincs JST 1.25×2,4,7-6 V GNSS interfész nincs JST 1.25×8 külön tápegységgel USB-Serial átalakító CP2102 natív USB ESP32-S
